مجموعات عزل الشبكة النوع D لـ ASME B16.5 RTJ الشبكة الضغط العالي الفئة 900/1500

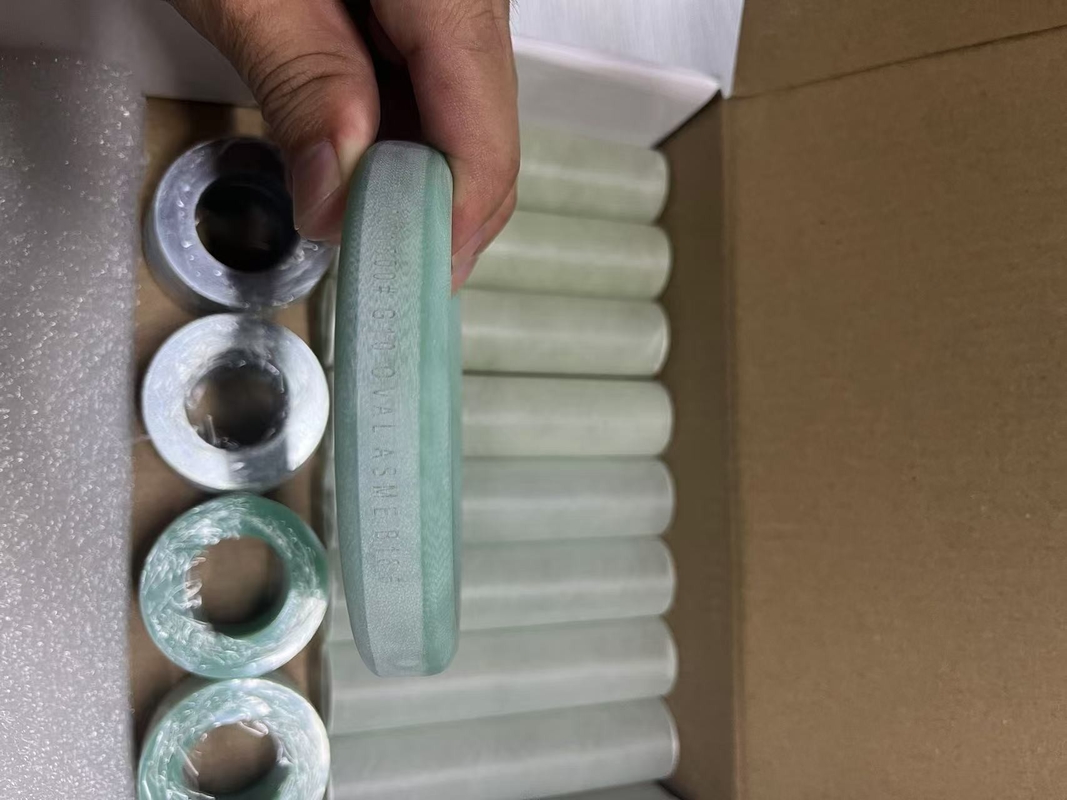

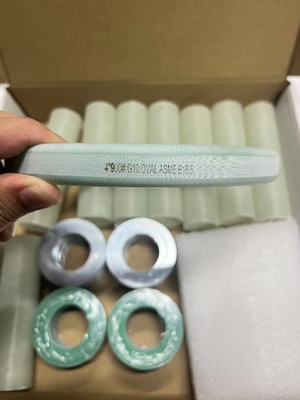

يتم تصميم مجموعات العزل للشظايا من النوع D خصيصًا للشظايا من النوع RTJ ليتم وضعها في خندق الحلقة. تحمي مجموعة عزل اللحاء المفاصل من التآكل من التيارات الثابتة (من خلال منع اتصال المعدن بالمعدن بين اللحاء والشفرات والغرز).مجموعة عزل اللحاء تتكون من غطاء خاص واحد ((نوع F، E، D، O) ، غسالة خاصة واحدة لكل محار، غسالة عازلة كاملة الطول لكل مشبك وغسالة فولاذية مغلفة سميكة لكل محار.هذه المكونات مصنوعة من مواد خاصة مع الاستقرار الكيميائي المناسب، انخفاض امتصاص الماء والخصائص الكهربائية.
| البند | مواد العزل | مادة غسيل العزل | الحرارة القصوى | مقاومة العزل ((Ω) | ||
| أكمام | غسالة | فئة الضغط (لبرات) | ||||
| عامة | غسيل صلب من PTFE | -100 ¢100 | أكثر من 2.0 × 1013 | |||
| 150 | ||||||
| غسيل PTFE المقوى | -200 ¢200 | 1.3 × 1011 | ||||
| 300 | ||||||
| غسيل الفينوليك المواجه بالنيوبرين | -30 ¢ 120 | المطاط | CR 1.6 × 107 | |||
| PTFE | 150 | |||||
| الايبوكسي | الايبوكسي | غسيل صفيحة إيبوكسي معززة الزجاج مع حلقة O المطاطية | -40 ¢ 150 | EPDM 2.0 × 1013 | ||
| الفينوليك | الفينوليك | 600 | ||||
| غسيل الصفائح الفينولية المعززة مع حلقة O المطاطية | -40 ¢ 150 | فيتون 9.7 × 109 | ||||
| 600 | ||||||
| غسيل الصفائح الفينولية المعززة مع حلقة O المطاطية | -60 ¢150 | NBR 1.3 × 1011 | ||||
| 600 | ||||||
| ضغط مرتفع | ميكا | ميكا | لوحة معدنية ذات وجه إيبوكسي مع حلقة O المطاطية | 150 | - | |
| PTFE | الايبوكسي | 1500 | ||||
| الايبوكسي | الفينوليك | صفيحة معدنية مغطاة بالايبوكسي مع ختم PTFE | 150 | أكثر من 2.0 × 1013 | ||
| الفينوليك | 2500 | |||||
| درجة حرارة عالية وضغط | ميكا | ميكا | غسيل الكامبروفيل مع ستاربيت | 1000 | 9.9 × 1010 | |
تفاصيل:
الغرض من مجموعات عزل الفلنج هو منع التآكل (الكهربائي)أجهزة التشطيبو المفاصل التي يمكن أن تسببها التيارات الثابتة الموجودة على نظام الأنابيب.
تتكون مجموعة عزل الصمامات من صمامات خاصة ، وأكمام عزل لجميع المسامير والمكعبات ، ومساحات خاصة.هذه المكونات مصنوعة من مواد خاصة مع الاستقرار الكيميائي المناسب، انخفاض امتصاص المياه، والخصائص الكهربائية.
نوع الغسيل:
النوع E (غسيل الوجه الكامل) يوفر هذا مجموعة غسيل حماية كاملة لكلا وجوه اللحاء. غسيل لديه نفس القطر الخارجي
هذه الميزة ستمنع تجميع المواد الغريبة بين وجوه اللحاء لضمان العزل الكاثودي الكامل.
النوع F (حلق وجه غسيل)
تم تصنيع هذا الصمغ ليتلاءم فقط مع سطح الوجه المرتفع للشرائح. تم تصميم قطر خارج الصمغ أقل قليلا
أكثر من القطر الداخلي من دائرة المسامير. يوصى أن يتم لف الستائر لمنع المواد الغريبة من "التقصير"
الشباك
النوع RJ(مجموعة الحلقات المشتركة)
