| الاسم التجاري: | FLRS or OEM |
| رقم الطراز: | FLRS-SB02 |
| الـ MOQ: | 100 قطعة |
| تفاصيل التعبئة: | كرتون / حالات الخشب الرقائقي / كيس منسوج + منصات خشبية |
| شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، باي بال |
الفولاذ المقاوم للصدأ مسدس رئيس البراغي نصف الموضوع في معيار DIN931 / M10 عرافة رئيس الترباس
البراغي السداسية DIN931 ، والمعروفة أيضًا باسم البراغي السداسية الخارجية ، عبارة عن مشابك تتكون من جزأين: رأس سداسية ومسمار بخيوط خارجية ، والتي تُستخدم عمومًا مع الصواميل وتستخدم بشكل شائع لربط الوصلات بين جزأين من خلال الثقوب.
البراغي السداسية DIN931 عبارة عن نصف خيط.قضيب ملولب جزئيًا وجزئيًا مكشوفًا.يشمل الخيط الأسنان الخشنة والناعمة.
رسم:
| د | ص | ب | ج | دا | د | س | ك | ه | |||||||||
| أ | ب | أ | ب | أ | ب | أ | ب | أ | ب | ||||||||
| L≤125 ملم | دقيقة | الأعلى | الأعلى | دقيقة | دقيقة | دقيقة | الأعلى | دقيقة | الأعلى | دقيقة | دقيقة | ||||||
| M1.6 | 0.35 | 9 | 0.1 | 0.25 | 2 | 2.4 | - | 1.46 | - | 0.98 | 1.22 | - | - | 3.02 | - | 3.41 | - |
| م 2 | 0.4 | 10 | 0.1 | 0.25 | 2.6 | 3.2 | - | 1.86 | - | 1.28 | 1.52 | - | - | 3.82 | - | 4.32 | - |
| M2.5 | 0.45 | 11 | 0.1 | 0.25 | 3.1 | 4.1 | - | 2.36 | - | 1.58 | 1.82 | - | - | 4.82 | - | 5.45 | - |
| م 3 | 0.5 | 12 | 0.15 | 0.4 | 3.6 | 4.6 | - | 2.86 | - | 1.88 | 2.12 | - | - | 5.32 | - | 6.01 | - |
| M3.5 | 0.6 | 13 | 0.15 | 0.4 | 4.1 | 5.1 | - | 3.32 | - | 2.28 | 2.52 | - | - | 5.82 | - | 6.58 | - |
| م 4 | 0.7 | 14 | 0.15 | 0.4 | 4.7 | 5.9 | - | 3.82 | - | 2.68 | 2.92 | - | - | 6.78 | - | 7.66 | - |
| م 5 | 0.8 | 16 | 0.15 | 0.5 | 5.7 | 6.9 | - | 4.82 | - | 3.35 | 3.65 | - | - | 7.78 | - | 8.79 | - |
| م 6 | 1 | 18 | 0.15 | 0.5 | 6.8 | 8.9 | - | 5.82 | - | 3.85 | 4.15 | - | - | 9.78 | - | 11.05 | - |
| م 7 | 1 | 20 | 0.15 | 0.5 | 7.8 | 9.6 | - | 6.78 | - | 4.65 | 4.95 | - | - | 10.73 | - | 12.12 | - |
| م 8 | 1.25 | 22 | 0.15 | 0.6 | 9.2 | 11.6 | - | 7.78 | - | 5.15 | 5.45 | - | - | 12.73 | - | 14.38 | - |
| م 10 | 1.5 | 26 | 0.15 | 0.6 | 11.2 | 15.6 | - | 9.78 | - | 6.22 | 6.58 | - | - | 16.73 | - | 18.9 | - |
| م 12 | 1.75 | 30 | 0.15 | 0.6 | 13.7 | 17.4 | - | 11.7 | - | 7.32 | 7.68 | - | - | 18.67 | - | 21.1 | - |
| M14 | 2 | 34 | 0.15 | 0.6 | 15.7 | 20.5 | - | 13.7 | - | 8.62 | 8.98 | - | - | 21.67 | - | 24.49 | - |
| م 16 | 2 | 38 | 0.2 | 0.8 | 17.7 | 22.5 | 22 | 15.7 | 15.6 | 9.82 | 10.2 | 9.71 | 10.3 | 23.67 | 23.16 | 26.75 | 26.17 |
| مسييه 18 | 2.5 | 42 | 0.2 | 0.8 | 20.2 | 25.3 | 24.8 | 17.7 | 17.6 | 11.3 | 11.7 | 11.2 | 11.9 | 26.67 | 26.16 | 30.14 | 29.56 |
| م 20 | 2.5 | 46 | 0.2 | 0.8 | 22.4 | 28.2 | 27.7 | 19.7 | 19.5 | 12.3 | 12.7 | 12.2 | 12.9 | 29.67 | 29.16 | 33.53 | 32.95 |
| م 22 | 2.5 | 50 | 0.2 | 0.8 | 24.4 | 30 | 29.5 | 21.7 | 21.5 | 13.8 | 14.2 | 13.7 | 14.4 | 31.61 | 31 | 35.72 | 35.03 |
| مسييه 24 | 3 | 54 | 0.2 | 0.8 | 26.4 | 33.6 | 33.2 | 23.7 | 23.5 | 14.8 | 15.2 | 14.7 | 15.4 | 35.38 | 35 | 39.98 | 39.55 |
| مسييه 27 | 3 | 60 | 0.2 | 0.8 | 30.4 | - | 38 | 26.5 | - | - | 16.7 | 17.4 | - | 40 | - | 45.2 | |
| مسييه 30 | 3.5 | 66 | 0.2 | 0.8 | 33.4 | - | 42.7 | 29.5 | - | - | 18.3 | 19.1 | - | 45 | - | 50.85 | |
| مسييه 33 | 3.5 | 72 | 0.2 | 0.8 | 36.4 | - | 46.6 | 32.4 | - | - | 20.6 | 21.4 | - | 49 | - | 55.37 | |
| مسييه 36 | 4 | 78 | 0.2 | 0.8 | 39.4 | - | 51.1 | 35.4 | - | - | 22.1 | 22.9 | - | 53.8 | - | 60.79 | |
| مسييه 39 | 4 | 84 | 0.3 | 1 | 42.4 | - | 55.9 | 38.4 | - | - | 24.6 | 25.4 | - | 58.8 | - | 66.44 | |
طريقة وضع العلامات على البراغي السداسية DIN931:
مثال على تعليم البراغي السداسية الخارجية DIN931.
مسامير الرأس السداسية ذات حجم الخيط d = M12 ، والطول الاسمي L = 80 ، ودرجة الأداء A4-80 ودرجة المنتج A تم تمييزها على أنها
مسامير سداسية SUS316 DIN931-M12 * 80-A

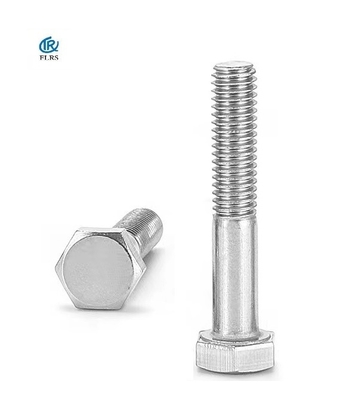

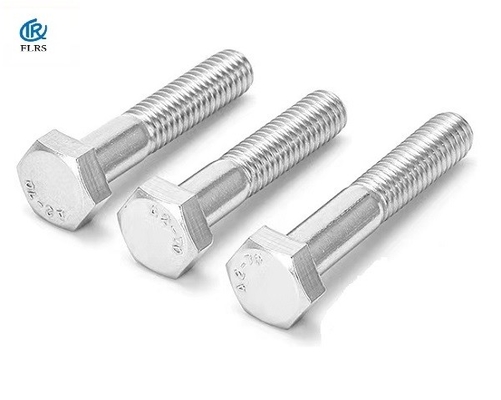

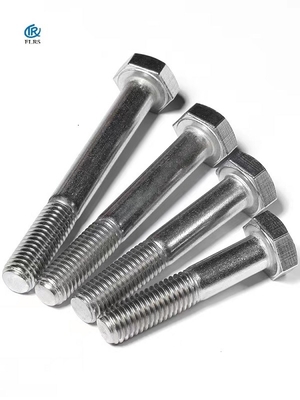

صورة المنتج:
طلب:
اتصال الترباس السداسي ، التجميع البسيط ، التفكيك السهل ، الكفاءة العالية ، التطبيق الواسع ، يستخدم بشكل رئيسي في مختلف المعدات الميكانيكية ، المنتجات الإلكترونية ، معدات الاتصالات ، معدات الأثاث ، صناعة البناء وغيرها من صناعات الإنتاج والتركيب والصيانة ، إلخ.
|
|
