| الاسم التجاري: | FLRS |
| رقم الطراز: | FLRS-SE001 |
| الـ MOQ: | 1 قطعة |
| تفاصيل التعبئة: | كرتون / خشب رقائقي مغلف / منصات نقالة |
| شروط الدفع: | T / T ، ويسترن يونيون ، MoneyGram ، L / C. |

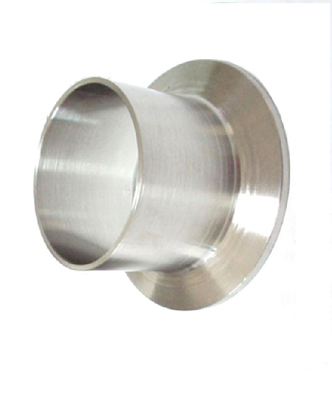

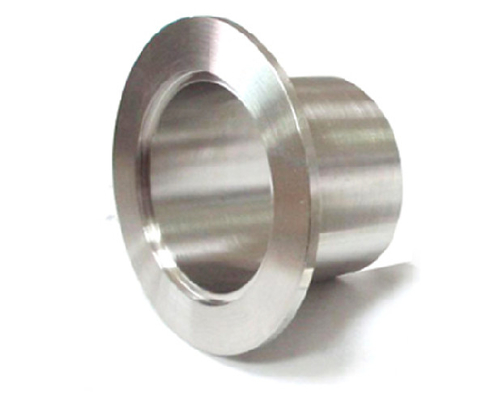

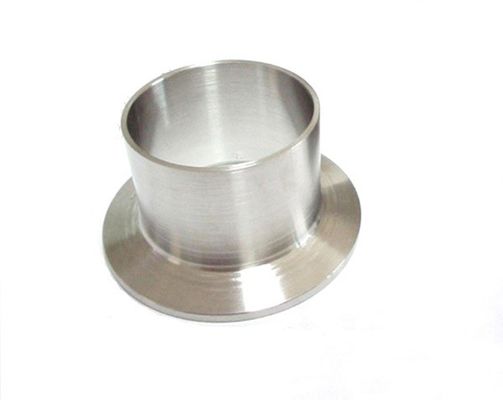

تركيبات مواسير الفولاذ المقاوم للصدأ / قصيرة نوع طوق ASME B16.9 / MSS-SP43 اللفة المشتركة نهاية كعب شفة
طريقة ختم لتحويل الحافة الخارجية أو حافة الثقب لمنتج فارغ أو شبه نهائي إلى حافة عمودية على طول منحنى معين
اسم:نهاية الكعب.
مواد:ASTM A403 WP304 / WP316
بحجم:1/2 "-24"
سماكة:SCH5S-SCH160S
نهاية:بعقب اللحام
| 公 称 通 径 N0rminal قطر الدائرة |
外径 0 خارج قطر الدائرة |
长度 طول F |
搭接 外径 قطر 0f لفة N0 الحد الأقصى والحد الأقصى |
圆角 半径 نصف قطر 0f فيليه |
(E 型) 理论 重 كجم / بيسي (ه) وزن appr0x |
||||||||
| sch5s sch10s sch40S | |||||||||||||
| DN | NPS | 0 د | 短 型 SP |
长 型 LP |
جي | ل الأعلى |
ب الأعلى |
短 型 Sp |
长 型 LP |
短 型 SP |
长 型 LP |
短 型 SP |
长 型 LP |
| 15 | 1/2 | 21.3 | 50.8 | 76.2 | 35.1 | 3 | 0.75 | 0.049 | 0.067 | 0.063 | 0.084 | 0.079 | 1.106 |
| 20 | 3/4 | 26.7 | 50.8 | 76.2 | 42.9 | 3 | 0.75 | 0.064 | 0.087 | 0.081 | 0.109 | 0.101 | 0.144 |
| 25 | 1 | 33.4 | 50.8 | 101.6 | 50.8 | 3 | 0.75 | 0.082 | 0.144 | 0.134 | 0.233 | 0.16 | 0.279 |
| 32 | 1.1 / 4 | 42.4 | 50.8 | 101.6 | 63.5 | 5 | 0.75 | 0.109 | 0.188 | 0.178 | 0.307 | 0.225 | 0.386 |
| 40 | 1.1 / 2 | 48.3 | 50.8 | 152.4 | 73.2 | 6 | 0.75 | 0.129 | 0.219 | 0.231 | 0.358 | 0.279 | 0.467 |
| 50 | 2 | 60.3 | 63.5 | 152.4 | 91.9 | 8 | 0.75 | 0.204 | 0.406 | 0.338 | 0.667 | 0.471 | 0.924 |
| 65 | 2.1 / 2 | 73 | 63.5 | 152.4 | 104.6 | 8 | 0.75 | 0.313 | 0.626 | 0.448 | 0.893 | 0.47 | 1.465 |
| 80 | 3 | 88.9 | 63.5 | 152.4 | 127 | 10 | 0.75 | 0.4 | 0.781 | 0.574 | 1.117 | 1.01 | 1.954 |
| 90 | 3.1 / 2 | 101.6 | 76.2 | 152.4 | 139.7 | 10 | 0.75 | 0.522 | 0.896 | 0.65 | 1.283 | 1.38 | 2.35 |
| 100 | 4 | 114.3 | 76.2 | 152.4 | 157.2 | 11 | 0.75 | 0.606 | 1.024 | 0.87 | 1.474 | 1.68 | 2.822 |
| 125 | 5 | 141.3 | 76.2 | 203.2 | 185.7 | 11 | 1.5 | 0.985 | 2.153 | 1.21 | 2.635 | 2.08 | 4.957 |
| 150 | 6 | 168.3 | 88.9 | 203 | 215.9 | 13 | 1.5 | 1.34 | 2.591 | 1.64 | 3.174 | 3.37 | 6.482 |
| 200 | 8 | 219.1 | 101.6 | 203.2 | 269.7 | 13 | 1.5 | 1.96 | 3.409 | 2.56 | 4.607 | 5.67 | 9.819 |
| 250 | 10 | 273.1 | 127 | 254 | 323.9 | 13 | 1.5 | 3.57 | 6.389 | 4.39 | 7.843 | 9.55 | 17.023 |
| 300 | 12 | 323.9 | 152.4 | 254 | 381 | 13 | 1.5 | 5.85 | 8.922 | 6.74 | 10.275 | 13.8 | 21.075 |
|
|
