| الاسم التجاري: | FLRS or OEM |
| رقم الطراز: | FLRS-G015 |
| الـ MOQ: | 1 قطعة |
| تفاصيل التعبئة: | الكرتون / حالات الخشب الرقائقي / منصات الخشب الرقائقي |
| شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، باي بال |

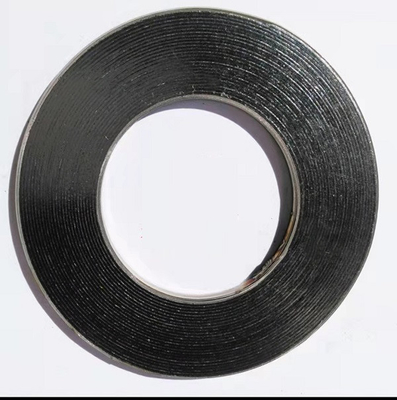

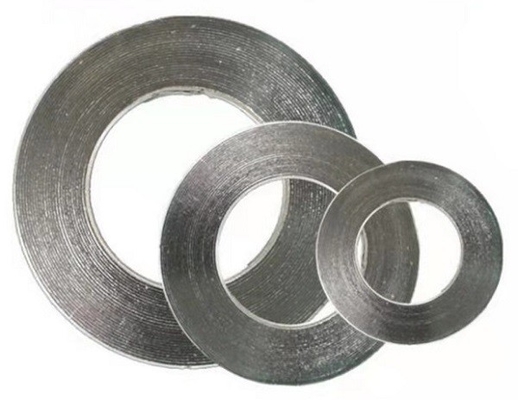

حشية الجرح الحلزونية ذات النمط الأساسي / مادة ورقة الحشية / حشية شفة الأنبوب
حشية الجرح الحلزونية مكونة من شريط معدني على شكل V وحشو ناعم غير معدني عن طريق مكدسة ،
حشية الجرح الحلزونية وربطها بنهايتها وبدايتها بنقطة ملحومة.تعتمد على ضغطها الممتاز
المرونة ، فهي مناسبة لختم الألعاب الرياضية حيث يكون تغيير درجة الحرارة والضغط متكررًا.
يمكن استخدامه كعنصر الختم الثابت للأنبوب ، الصمام ، المضخة ، التبادل الحراري ، برج التكثيف ،
ثقب عادي وثقب رجل شفة ، إلخ. وقد تم تطبيقه على نطاق واسع في مجالات البتروكيماويات ،
المصنع الميكانيكي ومحطة الطاقة والمعادن وبناء السفن والطبية والصيدلانية غير واضح
محطة الطاقة والملاحة ، إلخ.
أبعاد حشية الجرح الحلزونية حسب ASME B16.20 لتناسب حواف ASME B16.5
| الأنبوب الاسمي الحجم (NPs) |
فئة 150 | |||||||
| الحلقة الداخلية بالداخل القطر (ID) |
لف بالداخل القطر (ID) |
لف في الخارج القطر (OD) |
حلقة التوجيه بالخارج القطر (OD) |
|||||
| lnches | مم | lnches | مم | lnches | مم | lnches | مم | |
| 1/4 * | - | 0.50 | 12.7 | 0.88 | 22.2 | 1.75 | 44.5 | |
| 1/2 | 0.56 | 14.20 | 0.75 | 19.10 | 1.25 | 31.80 | 1.88 | 47.60 |
| 3/4 | 0.81 | 20.60 | 1.00 | 25.40 | 1.56 | 39.70 | 2.25 | 57.20 |
| 1 | 1.06 | 26.90 | 1.25 | 31.80 | 1.88 | 47.60 | 2.63 | 56.70 |
| 1 1/4 | 1.50 | 38.10 | 1.88 | 47.60 | 2.38 | 60.30 | 3.00 | 76.20 |
| 1 1/2 | 1.75 | 44.50 | 2.13 | 54.00 | 2.75 | 69.90 | 3.38 | 85.70 |
| 2 | 2.19 | 55.60 | 2.75 | 69.90 | 3.38 | 85.70 | 4.13 | 104.80 |
| 2 1/2 | 2.62 | 66.50 | 3.25 | 82.60 | 3.88 | 98.40 | 4.88 | 123.80 |
| 3 | 3.19 | 81.00 | 4.00 | 101.60 | 4.75 | 120.70 | 5.38 | 136.50 |
| 3 1/2 * | 3.50 | 88.90 | 4.50 | 114.30 | 5.25 | 1334.00 | 6.38 | 161.90 |
| 4 | 4.19 | 106.40 | 5.00 | 127.00 | 5.38 | 149.20 | 6.88 | 174.60 |
| س | 5.19 | 131.30 | 6.13 | 155.60 | 7.00 | 177.80 | 7.75 | 196.90 |
| 6 | 6.19 | 157.20 | 7.19 | 182.60 | 8.25 | 209.60 | 8.75 | 222.30 |
| 8 | 8.50 | 215.90 | 9.19 | 2334.00 | 10.38 | 263.50 | 11.00 | 279.40 |
| 10 | 10.56 | 268.20 | 11.31 | 287.30 | 12.50 | 317.50 | 13.38 | 339.70 |
| 12 | 12.50 | 317.50 | 13.38 | 339.70 | 14.75 | 374.70 | 16.13 | 409.60 |
| 14 | 13.75 | 349.30 | 14.63 | 371.50 | 16.0 د | 406.40 | 17.75 | 450.90 |
| 16 | 15.75 | 400.10 | 16.63 | 422.30 | 18.25 | 463.60 | 20.25 | 514.40 |
| 18 | 17.69 | 449.30 | 18.69 | 474.70 | 20.75 | 527.10 | 21.63 | 549.30 |
| 20 | 19.69 | 500.10 | 20.69 | 525.50 | 22.75 | 577.90 | 23.88 | 606.40 |
| 24 | 23.75 | 603.30 | 24.75 | 628.70 | 27.00 | 685.80 | 28.25 | 717.60 |
* غير مدرج في ASME B16.20
أسلوب البناء الأساسي والأقطار الداخلية والخارجية مقواة بعدة طبقات من المعدن بدون حشو
استقرار أكبر وخصائص ضغط أفضل.
مناسبة لللسان والأخدود أو الذكور والإناث أو مجموعات شفة الوجه المسطحة المحززة.
|
|
