| الاسم التجاري: | FLRS or OEM |
| رقم الطراز: | FLRS-G012 |
| الـ MOQ: | 1 قطعة |
| تفاصيل التعبئة: | الكرتون / حالات الخشب الرقائقي / منصات الخشب الرقائقي |
| شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، باي بال |

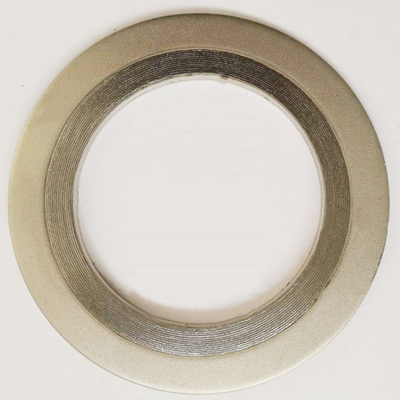

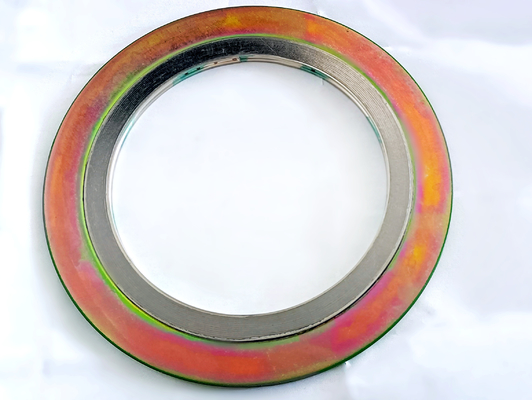

معيار ASME B16.20 CG حشية الجرح الحلزونية مع حلقات خارجية تناسب ASME B16.5 Flange / SS Spiral Wound Gasket
حشية الجرح الحلزونية مكونة من شريط معدني على شكل V وحشو ناعم غير معدني عن طريق مكدسة ،
حشية الجرح الحلزونية وربطها بنهايتها وبدايتها بنقطة ملحومة.تعتمد على ضغطها الممتاز
المرونة ، فهي مناسبة لختم الألعاب الرياضية حيث يكون تغيير درجة الحرارة والضغط متكررًا.
يمكن استخدامه كعنصر الختم الثابت للأنبوب ، الصمام ، المضخة ، التبادل الحراري ، برج التكثيف ،
ثقب عادي وثقب رجل شفة ، إلخ. وقد تم تطبيقه على نطاق واسع في مجالات البتروكيماويات ،
المصنع الميكانيكي ومحطة الطاقة والمعادن وبناء السفن والطبية والصيدلانية غير واضح
محطة الطاقة والملاحة ، إلخ.
نمط CG
حشية للأغراض العامة مناسبة للوجه المسطح وحواف الوجه المرتفعة حتى فئة 2500
حلقة التمركز تحدد بدقة مكان الحشية على وجه الحافة ، وتوفر قوة شعاعية إضافية ، وتعمل كمحدد للضغط
يتكون اللف اللولبي (عنصر الختم) من معدن مشكل مسبقًا ومواد حشو ناعمة
ملاحظة: يوصى باستخدام الحلقة الداخلية للتطبيقات فوق الفئة 600 ، نظرًا لارتفاع حمل الترباس المتاح.انظر Style RWI.
إنها حلقة خارجية تضع حشية مركزية بدقة على وجه الحافة ، وتوفر قوة شعاعية إضافية لمنعها
الحشية تنفجر وتعمل كمانع للضغط.
حشية للأغراض العامة مناسبة للاستخدام مع الوجه المسطح وحواف الوجه المرتفعة ، فئة 900 وما فوق داخلية
يوصى بحلقة.
| المواد الدائري والشريط | الحد الأدنى | أقصى | حلقة التوجيه رمز اللون |
|||
| مادة | F | ج | F | ج | الاختناق | |
| SS304 | -320 | -195 | 1400 | 760 | 304 | الأصفر |
| SS316L | -150 | -100 | 1400 | 760 | 316 لتر | أخضر |
| SS347L | -150 | -100 | 1400 | 760 | 317 لتر | مارون |
| SS321 | -320 | -195 | 1400 | 760 | 321 | تركواز |
| SS347 | -320 | -195 | 1700 | 925 | 347 | أزرق |
| الكربون الصلب | -40 | -40 | 1000 | 540 | CRS | فضة |
| سبيكة 20 | -300 | -185 | 1400 | 760 | أ -20 | أسود |
| Hastelloy B3 | -300 | -185 | 200 درجة | 1090 | HASTB | بني |
| Hastelloy c276 | -300 | -185 | 2000 | 1090 | HASTC | اللون البيج |
| إنكولوي 800 | -150 | -100 | 1600 | 870 | في 800 | أبيض |
| 825 | -150 | -100 | 1600 | 870 | في 825 | أبيض |
| انكونيل 600 | -150 | -100 | 2000 | 1090 | INC 60 درجة | ذهب |
| انكونيل 625 | -150 | -100 | 2000 | 1090 | إنكو 625 | ذهب |
| إنكونيل X750 | -150 | -100 | 2000 | 1090 | INX | لا لون |
| مونيل 400 | -200 | -130 | 1500 | 820 | MON | البرتقالي |
| نيكل 200 | -320 | -195 | 1400 | 760 | Nl | أحمر |
| التيتانيوم | -320 | -195 | 2000 | 1090 | تي | نفسجي |
| مواد حشو | ||||||
| الحد الأدنى | الحد الأقصى CoT | شريط رمز اللون |
||||
| مادة | F | ج | F | ج | اختصار | |
| مرن الجرافيت |
-350 | -212 | 950 | 510 | FG | رمادي |
| PTFE | -400 | -240 | 500 | 260 | PTFE | أبيض |
| سيراميك | -350 | -212 | 2000 | 1090 | CER | اخضر فاتح |
| ميكا الجرافيت | -350 | -212 | 1100 | 590 | MICA-GRA | زهري |
|
|
