| الاسم التجاري: | FLRS or OEM |
| رقم الطراز: | FLRS-G011 |
| الـ MOQ: | 5 قطعة |
| تفاصيل التعبئة: | الكرتون / حالات الخشب الرقائقي / منصات الخشب الرقائقي |
| شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، باي بال |

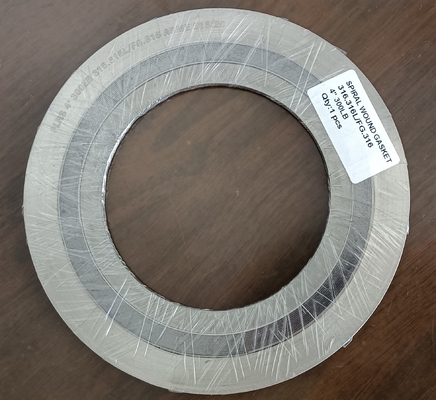

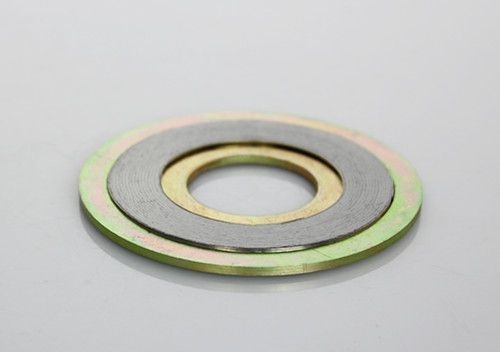

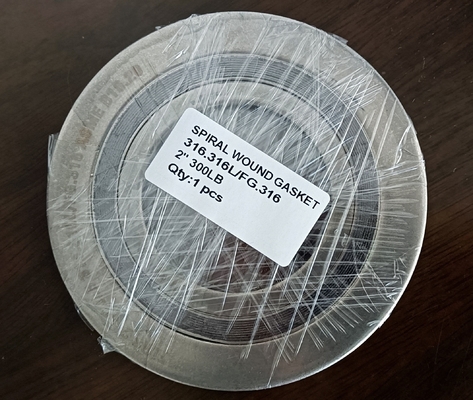

ASME B16.20 CGI حشية حلزونية مع حلقات داخلية وخارجية تناسب شفة ASME B16.5
حشية الجرح الحلزونية مكونة من شريط معدني على شكل V وحشو ناعم غير معدني عن طريق مكدسة ،
حشية الجرح الحلزونية وربطها بنهايتها وبدايتها بنقطة ملحومة.تعتمد على ضغطها الممتاز
المرونة ، فهي مناسبة لختم الألعاب الرياضية حيث يكون تغيير درجة الحرارة والضغط متكررًا.
يمكن استخدامه كعنصر الختم الثابت للأنبوب ، الصمام ، المضخة ، التبادل الحراري ، برج التكثيف ،
ثقب عادي وثقب رجل شفة ، إلخ. وقد تم تطبيقه على نطاق واسع في مجالات البتروكيماويات ،
المصنع الميكانيكي ومحطة الطاقة والمعادن وبناء السفن والطبية والصيدلانية غير واضح
محطة الطاقة والملاحة ، إلخ.
نمط CGI
مناسب للوجه المسطح وحواف الوجه المرتفعة حتى فئة 2500
موصى به لتطبيقات الضغط العالي ، للاستخدام مع حشوات PTFE ، وعند تحديده بواسطة ASME B16.20
تعمل الحلقة الداخلية كمحدد للضغط وتحمي عناصر الختم من هجوم وسائط العملية
حشية CG مصممة بحلقة داخلية تعطي توقفًا إضافيًا للضغط وتوفر الحرارة
وحاجز التآكل الذي يحمي ملفات الحشية ويمنع تآكل الحواف.
مناسب للاستخدام مع فلنجات ذات وجه مسطح ومخصصة لخدمة الضغط العالي ودرجة الحرارة ، فئة 900 وما فوق
أو حيث توجد وسائط أكالة أو سامة.
أنماط أخرى متاحة عند الطلب.
| المواد الدائري والشريط | الحد الأدنى | أقصى | حلقة التوجيه رمز اللون |
|||
| مادة | F | ج | F | ج | الاختناق | |
| SS304 | -320 | -195 | 1400 | 760 | 304 | الأصفر |
| SS316L | -150 | -100 | 1400 | 760 | 316 لتر | أخضر |
| SS347L | -150 | -100 | 1400 | 760 | 317 لتر | مارون |
| SS321 | -320 | -195 | 1400 | 760 | 321 | تركواز |
| SS347 | -320 | -195 | 1700 | 925 | 347 | أزرق |
| الكربون الصلب | -40 | -40 | 1000 | 540 | CRS | فضة |
| سبيكة 20 | -300 | -185 | 1400 | 760 | أ -20 | أسود |
| Hastelloy B3 | -300 | -185 | 200 درجة | 1090 | HASTB | بني |
| Hastelloy c276 | -300 | -185 | 2000 | 1090 | HASTC | اللون البيج |
| إنكولوي 800 | -150 | -100 | 1600 | 870 | في 800 | أبيض |
| 825 | -150 | -100 | 1600 | 870 | في 825 | أبيض |
| انكونيل 600 | -150 | -100 | 2000 | 1090 | INC 60 درجة | ذهب |
| انكونيل 625 | -150 | -100 | 2000 | 1090 | إنكو 625 | ذهب |
| إنكونيل X750 | -150 | -100 | 2000 | 1090 | INX | لا لون |
| مونيل 400 | -200 | -130 | 1500 | 820 | MON | البرتقالي |
| نيكل 200 | -320 | -195 | 1400 | 760 | Nl | أحمر |
| التيتانيوم | -320 | -195 | 2000 | 1090 | تي | نفسجي |
| مواد حشو | ||||||
| الحد الأدنى | الحد الأقصى CoT | شريط رمز اللون |
||||
| مادة | F | ج | F | ج | اختصار | |
| مرن الجرافيت |
-350 | -212 | 950 | 510 | FG | رمادي |
| PTFE | -400 | -240 | 500 | 260 | PTFE | أبيض |
| سيراميك | -350 | -212 | 2000 | 1090 | CER | اخضر فاتح |
| ميكا الجرافيت | -350 | -212 | 1100 | 590 | MICA-GRA | زهري |
|
|
