| الاسم التجاري: | FLRS |
| رقم الطراز: | FLRS-F046 |
| الـ MOQ: | 1 قطعة |
| تفاصيل التعبئة: | الكرتون / حالات الخشب الرقائقي / منصات الخشب الرقائقي |
| شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، باي بال |

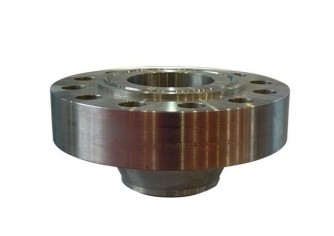

ارتفاع ضغط RTJ المعادن شفة API 6A نوع 6B أعمى / لحام الرقبة شفة 13.8Mpa (2000psi)
تم تصميم فلنجات API6A لربط الأنابيب معًا ، أو زيادة قوة الدعم ، أو سد خط الأنابيب.
يتم استخدام API 6A Flange لإنتاج حواف ذات درجة حرارة عالية مع قوة عالية لاستخدامها في تطبيقات النفط والغاز المتفجر.نظرًا لطبيعة التطبيقات ، تتمتع هذه المادة بمقاومة عالية لدرجة الحرارة ومقاومة الضغط العالي ومقاومة عالية للتآكل وقوة عالية أيضًا.يتراوح حجم شفة API 6A 10000 Psi من 1 13/16 بوصة إلى 21 1/4 بوصة في القطر.
| بحجم | ب | التطوير التنظيمي | ج | ه 1 | س (الأعلى.) |
جي | ك | تي | جي 1 | جي 2 | جي 3 | جي 4 | ص | قبل الميلاد | ن | ح | رقم الخاتم |
| بكس | |||||||||||||||||
| 1 13/16 بوصة | 46.8 | 185 | 3 | - | 5.56 | 77.77 | 105 | 42.1 | 88.9 | 65.1 | 48.5 | - | 10 | 146.1 | 8 | 23 | 151 |
| 2 1/16 بوصة | 53.2 | 200 | 3 | - | 5.95 | 86.23 | 111 | 44.1 | 100 | 74.7 | 51.6 | - | 10 | 158.8 | 8 | 23 | 152 |
| 2 9/16 بوصة | 65.9 | 230 | 3 | - | 6.75 | 102.77 | 132 | 51.2 | 120.7 | 92.1 | 57.2 | - | 10 | 184.2 | 8 | 26 | 153 |
| 3 1/16 بوصة | 78.6 | 270 | 3 | - | 7.54 | 119 | 152 | 58.4 | 142.1 | 110.2 | 63.5 | - | 10 | 215.9 | 8 | 29 | 154 |
| 4 1/16 بوصة | 104 | 315 | 3 | - | 8.33 | 150.62 | 185 | 70.3 | 182.6 | 146.1 | 73.1 | - | 10 | 258.8 | 8 | 32 | 155 |
| 5 1/8 بوصة | 131 | 360 | 3 | 9.5 | 9.53 | 176.66 | 221 | 79.4 | 223.8 | 182.6 | 81 | 6.4 | 10 | 300 | 12 | 32 | 169 |
| 7 1/16 بوصة | 180.2 | 480 | 6 | 11.1 | 11.11 | 241.83 | 302 | 103.2 | 301.6 | 254 | 95.3 | 9.7 | 16 | 403.2 | 12 | 42 | 156 |
| 9 " | 229.4 | 550 | 6 | 12.7 | 12.7 | 299.06 | 359 | 123.9 | 374.7 | 327.1 | 93.7 | 9.7 | 16 | 476.3 | 16 | 42 | 157 |
| 11 بوصة | 280.2 | 655 | 6 | 14.3 | 14.29 | 357.23 | 429 | 141.3 | 450.9 | 400.1 | 103.2 | 14.2 | 16 | 565.2 | 16 | 48 | 158 |
| 13 5/8 " | 346.9 | 770 | 6 | 15.9 | 15.88 | 432.64 | 518 | 168.3 | 552.5 | 495.3 | 114.3 | 17.5 | 16 | 673.1 | 20 | 51 | 159 |
| 16 3/4 بوصة | 426.2 | 870 | 6 | 8.3 | 8.33 | 478.33 | 576 | 168.3 | 655.6 | 601.7 | 76.2 | 30.2 | 19 | 776.3 | 24 | 51 | 162 |
| 18 3/4 بوصة | 477 | 1040 | 6 | 18.3 | 18.26 | 577.9 | 697 781 |
223.1 | 752.5 | 674.7 | 155.6 | 25.4 | 16 | 925.5 | 24 | 61 | 164 |
| 21 1/4 بوصة | 540.5 | 1145 | 6 | 19.1 | 19.05 | 647.88 | 241.3 | 847.7 | 762 | 165.1 | 31.8 | 21 | 1022.4 | 24 | 67 | 166 |
| بحجم | 2000psi (2 1/16 "حتى 21 1/4") ، 3000psi (2 1/16 "حتى 20 3/4" ) ، 5000psi (2 1/16 "حتى 11") ، 10000psi (1 13/16 "حتى 21 1/4") ، 15000psi (1 13/16 "حتى 18 3/4") ، 20000psi (1 13/16 "حتى 13 5/8") |
| ضغط | 2000 رطل / بوصة مربعة ، 3000 رطل / بوصة مربعة ، 5000 رطل / بوصة مربعة ، 10000 رطل / بوصة مربعة ، 15000 رطل / بوصة مربعة ، 20000 رطل / بوصة مربعة |
| اساسي | API 6A - النوع - 6BX |
| سمك الحائط | حسب الطلب |
| مادة |
الفولاذ المقاوم للصدأ:A182F304 / 304L ، A182 F316 / 316L ، A182F321 ، A182F310S ، A182F347H ، A182F316Ti ، 317 / 317L ، 904L ، 1.4301 ، 1.4307 ، 1.4401 ، 1.4571 ، 1.4541 ، 254Mo وغيرها. الكربون الصلب:A105، A350LF2، S235Jr، S275Jr، St37، St45.8، A42CP، A48CP، E24، A515 Gr60، A515 Gr 70 إلخ. |
|
الفولاذ المقاوم للصدأ على الوجهين:UNS31803 و SAF2205 و UNS32205 و UNS31500 و UNS32750 و UNS32760 و 1.4462 و 1.4410 و1.4501 وما إلى ذلك. أنابيب الصلب:A694 F42 ، A694F52 ، A694 F60 ، A694 F65 ، A694 F70 ، A694 F80 إلخ. |
|
|
سبائك النيكل:inconel600، inconel625، inconel690، incoloy800، incoloy 825، incoloy 800H، C22، C-276، Monel400، Alloy20 إلخ. سبيكة Cr-Mo:A182F11 ، A182F5 ، A182F22 ، A182F91 ، A182F9 ، 16mo3 ، 15Crmo ، إلخ. |
|
| طلب | صناعة البتروكيماويات ؛ صناعة الطيران والفضاء ؛ صناعة الأدوية ؛ عادم الغاز ؛ محطة توليد الكهرباء ؛ بناء السفن ؛ مصارف المياه ، إلخ. |
|
|
