مكان المنشأ: | الصين |
اسم العلامة التجارية: | FLRS |
إصدار الشهادات: | ISO9001 |
رقم الموديل: | FLRS-SAE 002 |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
تفاصيل التغليف: | الكرتون / حالات الخشب الرقائقي / منصات الخشب الرقائقي |
وقت التسليم: | 8-20أيام |
شروط الدفع: | T / T ، L / C ، ويسترن يونيون ، باي بال |
القدرة على العرض: | 100 طن / شهر |
قياسي أو غير قياسي: | اساسي | مواد: | صلب |
---|---|---|---|
بحجم: | 1/2 "-5" | إنهاء: | المجلفن إلخ ، الأكسدة السوداء ، مطلي بالكروم / البولندية |
صفقة: | حالة الخشب الرقائقي | اللون: | أصفر / رمادي / أسود |
تسليط الضوء: | شفة الانقسام الهيدروليكي SAE,شفة الانقسام الهيدروليكي 3000PSI,شفة الانقسام الهيدروليكي من الصلب الكربوني |

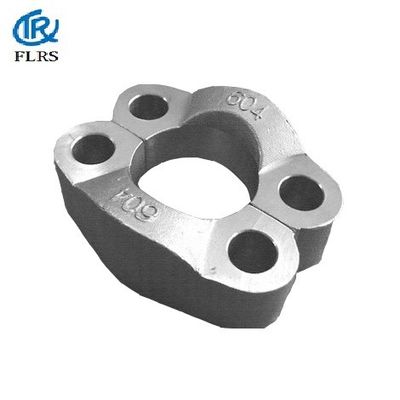

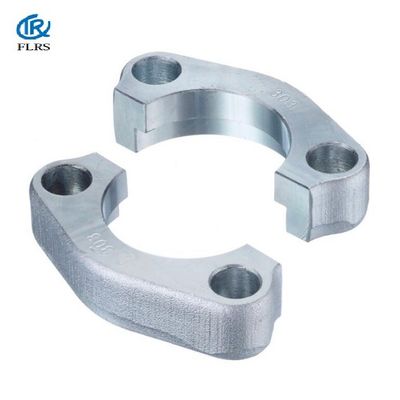

الكربون الصلب / 3000 رطل لكل بوصة مربعة / ISO6162 قياسي انقسام هيدروليكي / خرطوم غير مقسم أنبوب شفة المشبك / شفة هيدروليكية SAE
SAE Flange Clamps: نظام مشبك شفة من قطعة واحدة:
مقدمة لوصلات شفة ذات قدرة السوائل الهيدروليكية مع مشابك شفة من قطعة واحدة ومسامير متري أو بوصة:
1.ضغط التشغيل لمشابك فلنجة سلسلة كود 61 SAE هو 3000 PSI ، 3،5 ميجا باسكال (35 بار) إلى 35 ميجا باسكال (350 بار).
2.أبعاد مشابك الفلنجات SAE مطابقة للمواصفة ISO 6162-1: 2012.الحجم الاسمي ISO: DN 13 ؛DN 19 ؛DN 25 ؛DN 32 ؛DN 38 ؛DN 51 ؛DN 64 ؛DN 76 ؛DN 89 ؛DN 102 ؛DN 127 ؛حجم البوصة: 1/2 بوصة ؛ 3/4 بوصة ؛ 1 بوصة ؛ 1 1/4 بوصة ؛ 1 1/2 بوصة ؛ 2 بوصة ؛ 2 1/2 بوصة ؛ 3 بوصة.
3.مواد SAE المشبك ذو القطعة الواحدة مصنوعة من الفولاذ الكربوني C45 مع خصائص في الحالة التالية: بالنسبة لحجم الفلنجة الاسمي DN 13: - مقاومة الخضوع الدنيا: 220 ميجا باسكال - الحد الأدنى من الاستطالة عند الكسر: 3٪ ولكل أحجام الشفة الاسمية الأخرى: - الحد الأدنى لمقاومة الخضوع: 415 ميجا باسكال - الحد الأدنى من الاستطالة عند الكسر: 3٪
4 يجب حماية السطح الخارجي للحماية من التآكل لجميع مشابك فلنجات الفولاذ الكربوني SAE بطبقة مناسبة لاجتياز اختبار رش الملح لمدة 72 ساعة على الأقل وفقًا للمواصفة ISO 9227.
5- متطلبات اختبار الضغط / درجة الحرارة: يجب أن تخضع وصلات نوع الفلنجات المطابقة لهذا الجزء من المواصفة القياسية ISO 6162 لاختبارات التحمل الدورية والرشقية المحددة في ISO 19879 للتحقق من أنها تلبي متطلبات الضغط / درجة الحرارة المحددة.يجب أن يكون مناسبًا للاستخدام في ضغوط العمل الموضحة في الجداول 2 عند استخدامه في درجات حرارة تتراوح بين -40 درجة مئوية و +120 درجة مئوية.يجب عدم تجميع وصلات الفلنجات المطابقة لهذا الجزء من المواصفة القياسية ISO 6162 عند درجات حرارة أقل من -20 درجة مئوية.
6.تصميم وصلات مشابك الفلنجة من قطعة واحدة مشبك شفة من قطعة واحدة بحجم DN 25: مشبك ISO 6162-1، FC × 25
خيط ه | أ | ب | ج | د | ه |
1/2 بوصة | 56.3 | 47 | 40.5 | 9 | 18.2 |
3/4 بوصة | 71.4 | 60 | 50.8 | 11 | 23.8 |
1 بوصة | 80.9 | 70 | 57.1 | 13 | 27.8 |
1 1/4 بوصة | 95.2 | 77 | 66.7 | 15 | 31.8 |
1 1/2 " | 112.7 | 95 | 79.4 | 17 | 36.5 |
2 بوصة | 133.3 | 114 | 96.8 | 21 | 44.5 |
التعليمات:
أنا) كيف يمكنني الحصول على مزيد من التفاصيل حول منتجاتك؟
يمكنك إرسال بريد إلكتروني إلينا.سوف نقدم الكتالوج والصور للرجوع اليها
2) كيف يمكنني الحصول على بعض العينات؟
العينة مجانية ، لكن المشتري بحاجة إلى دفع تكلفة الشحن
3) هل تقدمون أجزاء مخصصة؟
نعم ، أنت بحاجة إلى توفير الرسم.
4) ما هي المنتجات الأخرى التي يمكنك توفيرها؟
يمكننا توريد تجهيزات الأنابيب الفولاذية والسحابات والحشيات وما إلى ذلك.
